UNIDAD IV || PROCESO DE LA PELÍCULA E IMAGEN RADIOGRÁFICA

ÁREA DE REVELADO HÚMEDO

En el cuarto oscuro se desarrolla el proceso de carga y descarga de los chasis, el revelado fijado y lavado de las películas radiográficas expuestas. Se denomina así, porque todos estos procesos se realizan en un ambiente iluminado por una luz inactínica, lo ideal es que el cuarto oscuro sea o este mas cerca en donde esta el equipo de radiografías.

Dimensiones: La dimensión del cuarto oscuro debe de ser proporcional al ritmo o intensidad en el que se desarrolla.

Acceso: Se refiere a la entrada al cuarto oscuro y existen distintos dispositivos, este sistema esta conformado de bloqueo eléctrico, las puertas se abren de adentro para fuera  y con la manija hacia adentro para evitar que la luz entre afectando a las películas radiográficas.

Paredes: Las paredes deben de ser lisas, impermeables y conviene pintarlas de color obscuro.

En la parte seca se cargan y descargan los chasis, y en la parte húmeda se efectúa el fijador y el lavado de las películas radiográficas. Esta división en parte húmeda y seca es importante para evitar los efectos de los reactivos y líquidos sobre material sensible, lo que puede dañar definitivamente un material costoso.

Pinzas para revelado.

Estas funcionan para facilitar el revelado de las películas radiográficas, evitando que ocurran accidentes al momento de tocar la película terminando de digitalizarlas o rayandolas afectando el diagnostico del paciente, o también manchando ropa (manchas marrones).

Pinzas individuales.

Pinza de 14 y de 10.

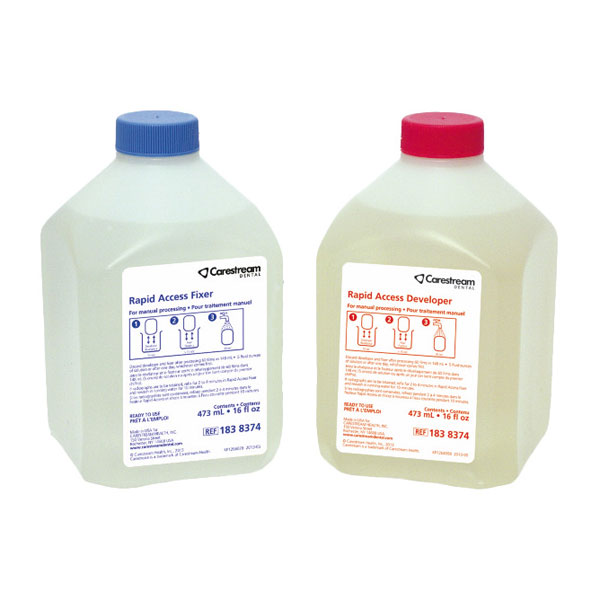

Composición de las soluciones revelador, fijador y el proceso de revelado húmedo.

Revelador: El revelador esta conformado por, pizazolidona (fenidona), hidroquinona ( paradihidroxibenzeno). Este liquido debe de alcanzar un pH de 10 siendo un alcalino para que pueda actuar, haciendo que los haluros de plata se conviertan en haluros metálicos. Es activado por hidróxido de sodio, potasio o carbonato sódico. También contiene un conservador que se conforma de sulfito sódico que es un agente oxidante con un tiempo determinado de 24 horas, y limitador que se conforma por bromuro sódico que evita que los haluros de plata se marquen mucho.

El procedimiento para revelar una película radiográfica es sumergiéndola primero en revelador para después enjuagar los restos con agua y luego sumergirlo en fijador terminando con enjuague de la llave.

Fijador: Agente aclarante conformado por tiosulfato de amonio, disolviendo los cristales de plata que no pudieron  ser revelados. Este componente tiene un pH entre 4 y 4.5 que inactiva cualquier agente revelador, y hace que la película tenga una pequeña placa protectora para que esta este protegida po la luz o por algún roce que afecte al revelado.

Agua: Esta sustancia se utiliza en la parte intermedia de los dos líquidos ya mencionados para evitar la combinación y un mal revelado.

El tiempo de revelado varia conforme el tamaño de los haluros de plata, en revelador seria de 40-45 segundos, en agua 30 segundos, y en fijador 45-50 segundos.

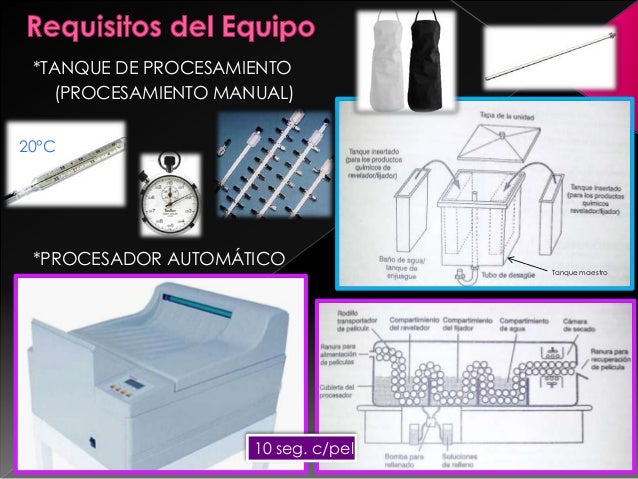

Proceso de revelado automático

El equipo hace todo el trabajo del revelado automáticamente, lo único que se debe de llevar es el tiempo, pasa la película radiográfica por unos rodillos que pasan por el fijador, agua, y el revelado. Contando con un secado automático.

Generalidades del proceso de imagen digital.

En la actualidad existe el equipo de radiografías digitales, es una forma mas fácil de obtener una radiografía. No se necesita de revelado o de fijador, ni mucho menos de películas radiográficas. Se utiliza un equipo en donde se encuentra un panel de control que automáticamente lanza la imagen radiográfica a una computadora utilizando pixeles con el código binario de 0 a 1. El beneficio de este equipo es que no se utiliza la radiación "x", previniendo de las ondas de radiación al paciente como al especialista.

La desventaja de este equipo es que al momento de enviar los resultados a correo, la otra persona que lo recibe tiene la facilidad de modificar la imagen haciendo un acto ilícito y se requiere de un especialista para verificar si la imagen fue modificada si es que se llega a observar algo anormal.

Proceso de placas de fósforo y modificaciones de la imagen.

Las placas de fósforo se utilizan en radiología digital que también se le conoce como radiografía computarizada que emplea un panel que es detector plano digital, que es un fenómeno que se conoce como luminiscencia fotoestimulable.

Esta tecnología permite analizar una placa de fósforo que toma el lugar del casete de una película fotográfica y que normalmente se puede utilizar para grabar una imagen bidimensional de una radiación de corta longitud de onda.

A diferencia de una placa fotográfica, una placa  de fósforo, puede ser reutilizada varias veces, ya que las placas pueden ser borradas con una luz blanca de intensidad ambiental. Para impregnar la imagen se tiene que exponer una placa dos veces ya que la primera, graba la imagen con la radiación, y la segunda la hace mediante un láser de longitud, es decir, que lee la imagen.

Como se menciono antes, una de las desventajas en el área de radiografías digitales, es la modificación de la imagen. Aún las modificaciones mas finas con alto grado de contraste, que requieren tiempo y mucha técnica, pueden ser identificadas por un especialista en imágenes digitales. Sin embargo un técnico especializado puede hacer las modificaciones tan perfectas que aun otro técnico no podría distinguirlas.
